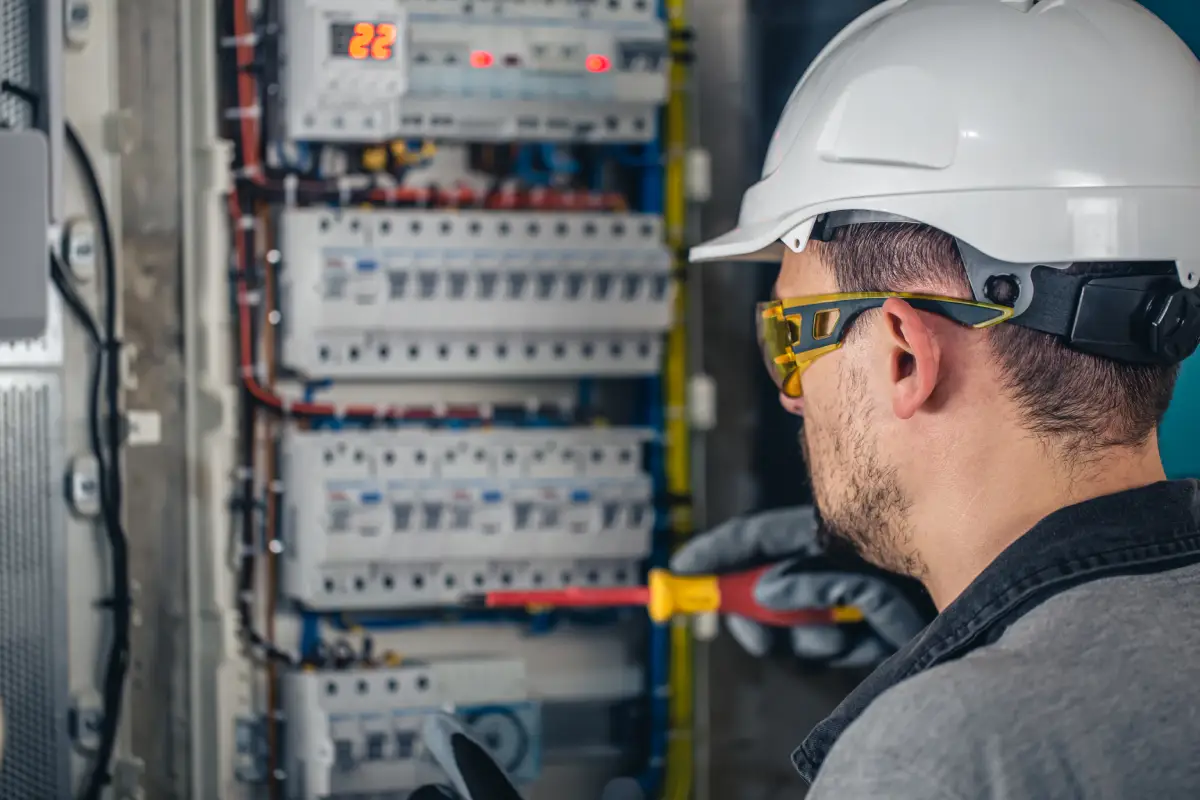

Un cuadro eléctrico —o panel/tablero— es la envolvente que distribuye, protege, controla y supervisa la energía dentro de cualquier instalación. Su misión es centralizar los circuitos, facilitar el mantenimiento y asegurar la continuidad del servicio, minimizando riesgos para personas y equipos.
Funciones principales
Función | Descripción |
Distribución | Reparte la potencia desde la acometida hasta cada sub‑circuito. |
Protección | Dispositivos (magnetotérmicos, diferenciales, relés) que actúan frente a sobrecargas, cortocircuitos y fugas a tierra. |
Control | Contactores, PLCs y variadores gestionan motores y procesos. |
Supervisión | Maniobra local o remota, visualización de corriente, tensión y factor de potencia. |
Seccionamiento | Desconecta partes de la instalación para mantenimiento sin detener la producción. |
Componentes habituales
- Interruptores automáticos (MCB / MCCB) – corte magnético‑térmico.
- Interruptores diferenciales (RCD) – protección de contactos indirectos.
- Contactores y relés térmicos – arranque/parada y protección de motores.
- Borneras y peines de distribución – conexionado seguro y ordenado.
- PLCs, HMI y gateways – automatización y telemetría IIoT.
- Instrumentación – analizadores de red, transformadores de intensidad y señalización LED.
- Tratamiento térmico – ventiladores, filtros IP y climatización si la carga térmica supera 10 W/°C·m³.
Tipos de cuadros eléctricos
Tipo | Uso típico | Particularidades |
Distribución | Viviendas, oficinas | Se rigen por ITC‑BT‑17 del REBT. |
Control y automatización | Líneas industriales | Incluyen PLC, E‐Stop y norma UNE‑EN 60204‑1:2019. |
CCM (Centros de Control de Motores) | Bombas, HVAC, minería | Columna de arranques con seccionamiento visible. |
Fotovoltaicos | Generación y vertido | Combiner boxes DC + protecciones AC. |
Específicos (data centers, túneles) | Infraestructura crítica | Alto grado IP/IK, redundancia N+1. |
Normativa y criterios de diseño 2025
- IEC 61439‑3:2024 para cuadros de distribución accesibles a personas no expertas. Aporta nuevos ensayos de calentamiento y durabilidad de envolvente.
- UNE‑EN 60204‑1:2019 para equipos eléctricos de máquinas; exige etiquetado claro y parada de emergencia accesible.
- Real Decreto 842/2002 (REBT): marco legal español de baja tensión; fija verificaciones, protecciones y campos de aplicación.
Variables de cálculo
- Intensidad nominal y Icc en el punto de instalación.
- Sistema de puesta a tierra (TT, TN‑S, IT).
- Grado de protección IP/IK según ambiente (humedad, polvo, impacto).
- Disipación térmica: ventilación forzada o aire acondicionado en armarios > 43 °C internos.
- Espacio para ampliaciones (mín. 20 % de carril DIN libre según buena práctica IEC).
Buenas prácticas de montaje
- Canalizaciones internas codificadas por color y radios de curvatura correctos para cables rígidos y flexibles.
- Etiquetado láser permanente (no adhesivos), conforme a UNE EN 81346‑2.
- Pruebas de rutina: continuidad de tierras ≤ 0,1 Ω, ensayo dieléctrico a 1 kV×1 min y test funcional PLC/HMI.
- Documentación as‑built en PDF + DWG con lista de materiales y certificación CE.
Aplicaciones sectoriales
- Industria 4.0: cuadros con servidores Edge y redes Ethernet‑IP para producción en tiempo real.
- Tratamiento de aguas: CCM en IP 54 con ventilación redundante y relés de fuga sensible (< 30 mA).
- Renovables: combiners DC 1 500 V con seccionadores bajo carga y monitoreo String.
- Data centers: distribución en barras blindadas y STS (static transfer switch) para 2N de fiabilidad.
Cuándo recurrir a un especialista
El diseño de un cuadro eléctrico no es solo elegir magnetotérmicos; implica cálculos de cortocircuito, selectividad, disipación y compatibilidad electromagnética. Un proveedor especializado como Siero Electric Panel ofrece:
- Ingeniería eléctrica certificada.
- Integración de PLC y comunicaciones industriales.
- Montaje y test FAT/SAT en taller propio.
- Servicio post‑venta y modificaciones “plug & play”.
Conclusión
El cuadro eléctrico es la columna vertebral de cualquier instalación: distribuye energía, protege equipos y personas, y permite el control inteligente de los procesos. Conocer sus componentes, tipos y normativa es el primer paso para garantizar seguridad, eficiencia y escalabilidad en tu proyecto.
